Productdetails:
|
| Naam: | De Versterker van de hoge Machtsrf Macht | frequentie: | 300MHz |
|---|---|---|---|
| Rf-Outputmacht: | 20w | Het werk Voltage: | 28VDC±1V |
| Afmeting: | 210*92*25mm | Werkende Stroom: | 6A |
| Hoog licht: | 300MHz Lineaire de Machtsversterker van rf,59dB Lineaire de Machtsversterker van rf,De Machtsversterker van Ce rf |
||

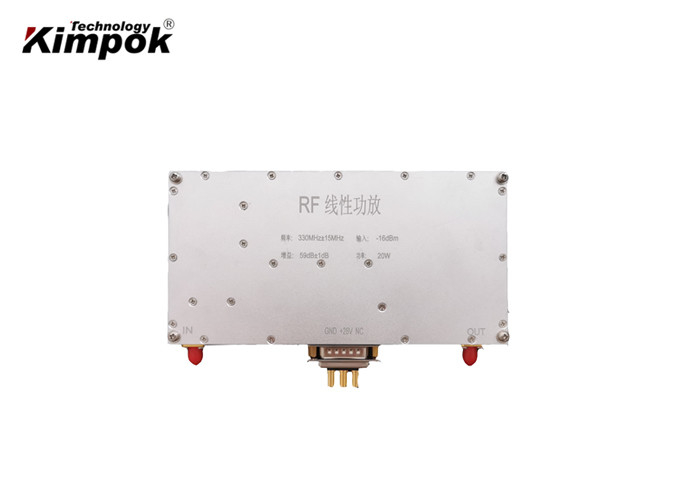

Lineaire de Machtsversterker van 300MHz 20W rf met Anti-interference 59dB 28V
Hoge machtsrf Lineaire PN Eigenschappen:
Hoofdspecificatie:
| Nr. | Punt | Vereisten | |
| 1 | Frequentiegebied | 330 Mhz ± 15 Mhz of Aangepast | |
| 2 | Signaalbron | wideband Bron van het Hoge snelheidslawaai | |
| 3 | Max Pout | 60dBm±1dB (over Frequentie bij zelfde temperatuur) | |
| 60dBm±1dB (over temperatuur bij zelfde Frequentie) | |||
| 4 | De steenbolk past aan |
I/O Option1 (Gebrek) |
Als de daadwerkelijk-steenbolk niet gelijk aan de doel-steenbolk in om de 60 seconden, de ATT waardebehoefte om is door 1dB-stap in de waaier van 0-31dB zijn gestegen of zijn verminderd, tot de daadwerkelijk-steenbolk is gelijk aan de doel-steenbolk. |
| I/O Option2 |
43dBm door YONLIT M&C De steenbolk zal over 37dBm zonder M&C zijn |
||
| 5 | Rf-Haven VSWR | ≤1.5 | |
| 6 | Het werk Voltage | 28VDC±1V | |
| 7 | Werkende Stroom | <5> | |
| 8 | Rf-Schakelaar | SMA-wijfje, 50 Ohm | |
| 9 | Afmeting | 310*92*25mm (Exclusieve Schakelaar) | |
| 10 | Voedinghaven | Trekkracht-kern Condensator | |
| 11 | Het werk Temperatuur | -25~+65℃ | |
| 12 | Bescherming | Sluiting meer dan 75℃, auto-nieuw begin minder dan 50℃ | |
| Sluiting wanneer omgekeerde macht meer 15W, auto-nieuw begin na ongeveer jaren '30 | |||
I/O Option1 (Gebrek): Parallelle DB15Female
| DB15Femal | Beschrijving | IN/Out |
| PIN1 | 1dB (hang in lucht of voeg 5V toe: Geen ATT; Het aan de grond zetten: Laat ATT toe) | IN |
| PIN2 | 2dB (hang in lucht of voeg 5V toe: Geen ATT; Het aan de grond zetten: Laat ATT toe) | IN |
| PIN3 | 4dB (hang in lucht of voeg 5V toe: Geen ATT; Het aan de grond zetten: Laat ATT toe) | IN |
| PIN4 | 8dB (hang in lucht of voeg 5V toe: Geen ATT; Het aan de grond zetten: Laat ATT toe) | IN |
| PIN5 | 16dB (hang in lucht of voeg 5V toe: Geen ATT; Het aan de grond zetten: Laat ATT toe) | IN |
| PIN7 | PR (omgekeerde van rf de Macht, van 0.05V/dB, van 10dB waaier, 2-2.3V@40dBm) | Uit |
| PIN10 | Pf (Voorwaartse van rf de Macht, van 0.05V/dB, van 20dB waaier, 2-2.3V@47dBm) | Uit |
| PIN11 | EN (5V: PA WEG; Hang in lucht of het aan de grond zetten: PA) | IN |
| PIN12 | Ta (Temperatuuralarm, Alarm: Normaal 5V: 0V) | Uit |
| PIN13 | VA (VSWR-Alarm, Alarm: Normaal 5V: 0V) | Uit |
| PIN14 | Tc (Temperatuur: 0.01V/1℃, 0.75V @25 ℃) | Uit |
| PIN15 | GND | GND |
I/O Optie 2: DB9 wijfje voor YONLIT M&C
| DB9Female | Beschrijving | IN/Out |
| PIN1 | PA OP indicator 4.9V | Uit |
| PIN3 | Externe ALC-controle, ingevoerde waaier 0-5V) | IN |
| PIN4 | Voeding 5V | Uit |
| PIN5 | Pf (Voorwaartse rf-Maximum Macht: 0-5V, 20dB belde) | Uit |
| PIN6 | EN (5V: PA WEG; Hang in lucht of het aan de grond zetten: PA) | IN |
| PIN7 | Ta (Temperatuuralarm, Alarm: Normaal 5V: 0V) | Uit |
| PIN8 | VA (VSWR-Alarm, Alarm: Normaal 5V: 0V) | Uit |
| PIN9 | GND | GND |
